螺杆空压机
产品概述：
普通螺杆机排气压力可达1.3Mpa，中压螺杆空压机压力可达到4.0Mpa，排气量可达125m3/min。
广泛应用于冶金、机械、化工、地矿、电力、服装等领域。
1、外形美观，结构紧凑，占地面积小。
2、排气量大，排压稳定，相较于普通空压机效率高。
3、较低的排气温度。
4、安全可靠，运转平稳，噪音低。
5、智能控制系统满足在无人看守下连续24小时不间断运转。
6、多台空压机联机自动化，根据用气量自动启动/关闭空压机，无需人工频繁开机/关机。
7、单台空压机自动根据用气量调整供气量，更节能。

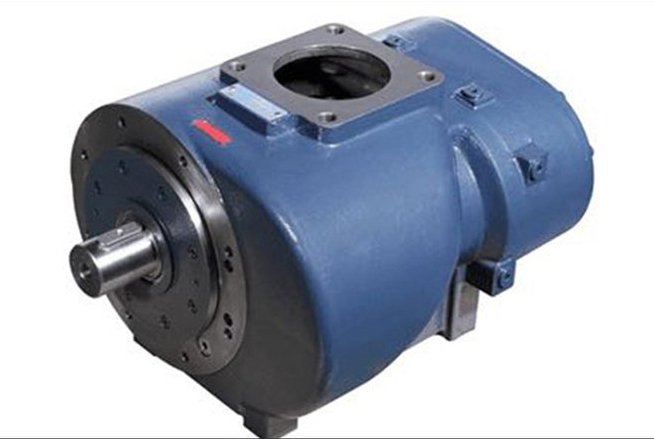

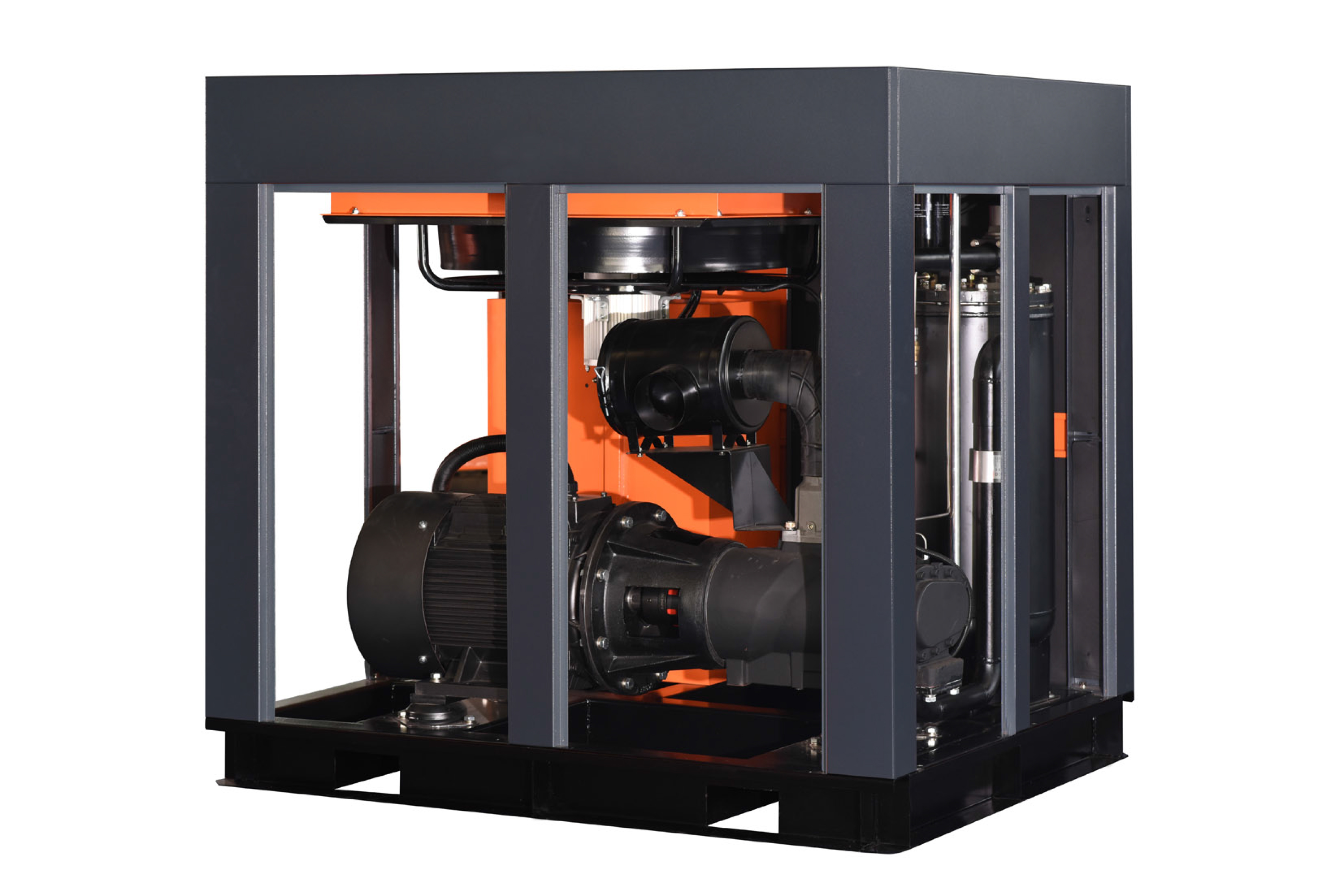

Ø螺杆主机 采用第三代非对称型线5:6螺旋转子。三重密封防漏油，并且通过加大转子尺寸，优化转子内部结构，使得产气提高，提高排气量。 转子直径比老旧的加大，转速低，主机噪音小。 专用磨床加工，高精度，低能耗。 |
|
Ø电机 采用IP54防护节能电机，有效地防止粉尘、水渍进入电机。 配备SKF等著名轴承，防护等级IP54，绝缘等级F级。 噪音低，寿命长。 |
|

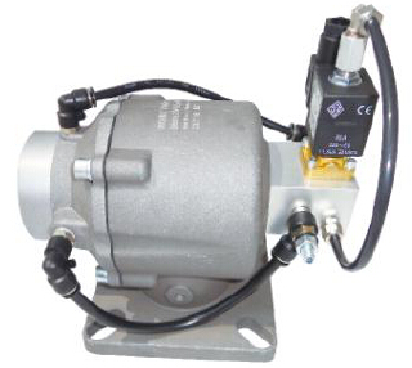

Ø进气阀 采用提升结构，易损件少。 配备较稳定电磁阀件，有效调节机组加载，卸载，停机的流量。 |
|

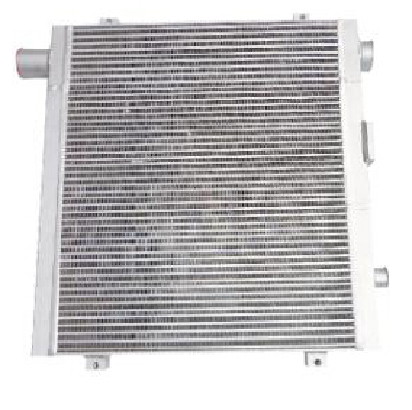

Ø冷却器及冷却系统 前端配轴流风机，冷却效果更好。 更低的排气温度，环境适应性更广泛。 采用超大冷却器体积设计，提高冷却效率，有效防止机器高温，内壁做防腐处理，适应恶劣的工况，使用寿命长。有效降低机组运行出现高温现象。 |
|
Ø空滤系统 专为尘埃环境设计，采用大型空气过滤器，离心加过滤分离的2级高效分离方式。进气端设计合理，轴向进气，低压损，降低能耗，减少压损，确保机组在复杂工况下正常稳定运行。 |
|

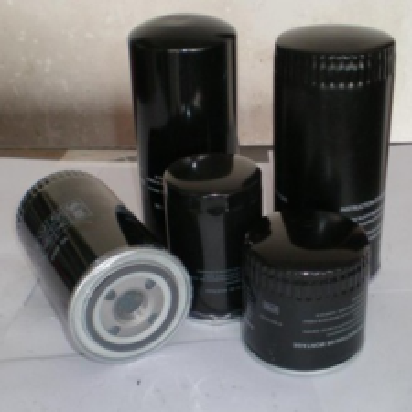

Ø油过滤器 一体化设计方案，过滤效果好。排出压缩气体含油量低（3ppm左右），减低润滑油的损失，提高设备使用寿命。采用大型油过滤器，分离效率好，保障油的清洁，延长润滑油及机组内部各零件的使用寿命。 |
|

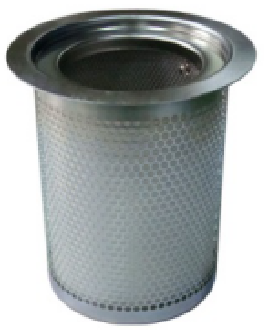

Ø油气分离器 采用高效的油气分离器，通过离心分离、重力分离、过滤分离三个阶段的油分处理，使排气中的残油控制在3ppm左右。 |
|

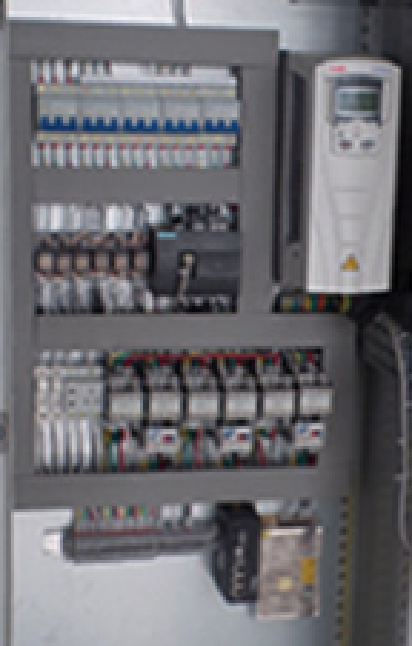

Ø高性能控制系统 核心电器控制元件,确保机组长期稳定,可靠运行。专业化布线接口,合理、清晰、利于维护。自动控制、手动控制、多台联控等多种控制模式，提高工作效率。 采用智能化微电脑控制技术，PLC可编程调控，简单易懂，方便操作使用。整机控制由一个全自动电脑系统组成，采用触摸式液晶显示器，整机的运行状态(中文/英文）显示在屏幕上，排气压力、排气温度、电流值、负载状态、运行时间、变频器消耗电流等参数信息实时显示，同时具备自我诊断功能，即时显示维护保养、预警、异常停机报警等全方位安全保护措施，设定或调整所需参数，只需轻点您的手指即可，操作更加省力、省时，使日常的检查维护及管理更为简便。若配备RS485通讯接口，可实现多机联控和远程控制功能，以达到气源管理、系统优化的状态，让螺杆空压更智能、更节能。 |
|
Ø 可靠的直连驱动
直联螺杆空压机采用弹性联轴器及中心托架，将电机与主机结合为一体。保证在运输、安装和运行时，螺杆空压机的电机与主机对中，降低了启动扭矩，从而实现低能耗和维护工作量。
Ø节能型电机
电机采用节能电机，特别是对变频与高原电机进行了局部特殊处理。电机在出厂前都经过严格测试。电机搭载的是重型轴承，两端轴承外壳处，增设了润滑加注口，便于维护保养。能有效地防止粉尘与水份进入电机，延长了电机寿命。
空压机是一种常见的动力设备，简单来讲，就是压缩空气产生势能的设备，因此应用范围相当广泛，常见的主要有以下行业： | |
矿山 | 通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机 |
工厂维护 | 喷气清洁、驱动工具（汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手）、喷砂、喷涂金属、喷漆、喷水系统 |
钣金车间 | 搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏 |
锻造车间 | 吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器 |
铸造车间 | 铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯 |
采石厂 | 起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵 |
橡胶厂 | 清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂 |
纺织厂 | 搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液 |
化纤行业 | 仪表用气，吸丝枪用气和印染动力源等。 |
水泥制造 | 贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制 |
化工厂 | 通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体 |
火电厂 | 仪器仪表、脱硫脱硝、吹气清洁管道、布袋除尘、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制，辅机设备控制，燃煤的输送、工业水处理的配套等 |
水电厂 | 发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网 |
饮料厂 | 洗瓶机、罐装机、酒桶内部喷涂、食品工业用气 |
食品工业 （一般应用） | 搅拌液体、发酵箱用气（氧）、带喷嘴的清洗设备、带喷嘴的清洗容器、物料输送、物料填充、发酵、食品脱水、过滤 |
玻璃厂 | 吹瓶和玻璃器皿、吹灯管和电子管、玻璃液助燃、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板，油枪内余料吹扫，枪体冷却降温，布袋除尘和滤筒反吹。 |
钢铁厂 | 搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气 |
木材、家具加工 | 喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置 |
炼油厂 | 燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆 |
造纸厂 | 气清结设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥 |
制药行业 | 搅拌液体、抗生素发酵用气（氧）、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥、汽化和仪表用气 |
制塑 | 喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作 |
印刷厂 | 搅拌溶液、纸张打包、起吊 |
注塑行业 | 气体辅助注塑成型 |
冶金行业 | 金属的冶炼、烧结、冷轧、热轧、线材板材的打捆包装、连铸连轧的生产线等等。 |
3D打印 | 基室余热，颗粒、粉末吹扫 |
军事 | 炸药的包装、鱼雷的自动控制装置、舰艇的自动化设备，设备吹扫、仪表用气、动力执行等操作。 |
烟草行业 | 注丝机、香烟卷、接和包装等动力执行设备上，同时还用与仪表、设备清扫。 |
医用氧舱 | 空气加压舱和纯氧加压舱的供排气（氧）系统 |
汽车制造 | 喷洗机器、驱动装配工具、起吊、气动控制、轮胎充气、锻造车间、铸造车间、钣金车间 |
飞机制造 | 喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀 具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆 |
航天行业 | 火箭高压氮气吹扫，无油高压舱段吹扫。航天工业，因气动装置除能承受辐照，高温外还能承受大的加速速度，所以在近代的飞机、火箭、导弹的控制中得到普及应用。 |
卓颖机械（上海）有限公司
直连固定螺杆空压机 规格参数表
型号 | 功率Power | 排气压力 | 排气量 | 噪音 | 外形尺寸 | 出口尺寸 | 重量 |
Model | KW | Mpa | m³/min | DB | 长宽高 | Outlet | KG |
JM-7.5A | 7.5 | 0.7 | 1.2 | 62±2 | 900*650*860 | G1/2" | 190 |
0.8 | 1.1 | ||||||
1.0 | 0.9 | ||||||
1.3 | 0.7 | ||||||
JM-11A | 11 | 0.7 | 1.7 | 64±2 | 1150*750*960 | G3/4" | 320 |
0.8 | 1.6 | ||||||
1.0 | 1.3 | ||||||
1.3 | 1.0 | ||||||
JM-15A | 15 | 0.7 | 2.4 | 64±2 | 1150*750*960 | G3/4" | 340 |
0.8 | 2.2 | ||||||
1.0 | 2.0 | ||||||
1.3 | 1.6 | ||||||
JM-18.5A | 18.5 | 0.7 | 2.9 | 66±2 | 1350*850*1110 | G1" | 400 |
0.8 | 2.8 | ||||||
1.0 | 2.7 | ||||||
1.3 | 2.2 | ||||||
JM-22A | 22 | 0.7 | 3.5 | 66±2 | 1350*850*1110 | G1" | 430 |
0.8 | 3.4 | ||||||
1.0 | 3.2 | ||||||
1.3 | 2.5 | ||||||
JM-30A | 30 | 0.7 | 4.7 | 70±2 | 1350*850*1110 | G1" | 460 |
0.8 | 4.6 | ||||||
1.0 | / | ||||||
1.3 | 3.1 | ||||||
JM-37A | 37 | 0.7 | 6.4 | 72±2 | 1500*1000*1350 | G1 1/2" | 650 |
0.8 | 6.3 | ||||||
1.0 | / | ||||||
1.3 | 4.7 | ||||||
JM-45A | 45 | 0.7 | 7.3 | 72±2 | 1500*1000*1350 | G1 1/2" | 700 |
0.8 | 7.2 | ||||||
1.0 | 6.2 | ||||||
1.3 | / | ||||||
JM-55A | 55 | 0.7 | 9.4 | 75±2 | 1700*1210*1550 | G2 1/2" | 1100 |
0.8 | 9.3 | ||||||
1.0 | 7.1 | ||||||
1.3 | 6.1 | ||||||
JM-75A | 75 | 0.7 | 12.5 | 75±2 | 1700*1210*1550 | G2 1/2" | 1200 |
0.8 | 12.2 | ||||||
1.0 | / | ||||||
1.3 | 9.1 | ||||||
JM-90A | 90 | 0.7 | 15.5 | 75±2 | 2100*1400*1650 | G2 1/2" | 1500 |
0.8 | 15.0 | ||||||
1.0 | 12.1 | ||||||
1.3 | / | ||||||
JM-110A | 110 | 0.7 | 20.1 | 78±2 | 2250*1510*1850 | DN65 | 1800 |
0.8 | 19.9 | ||||||
1.0 | 14.8 | ||||||
1.3 | 12.0 | ||||||
JM-132A | 132 | 0.7 | 23.0 | 78±2 | 2250*1510*1850 | DN65 | 1900 |
0.8 | 22.5 | ||||||
1.0 | 19.7 | ||||||
1.3 | 14.6 | ||||||

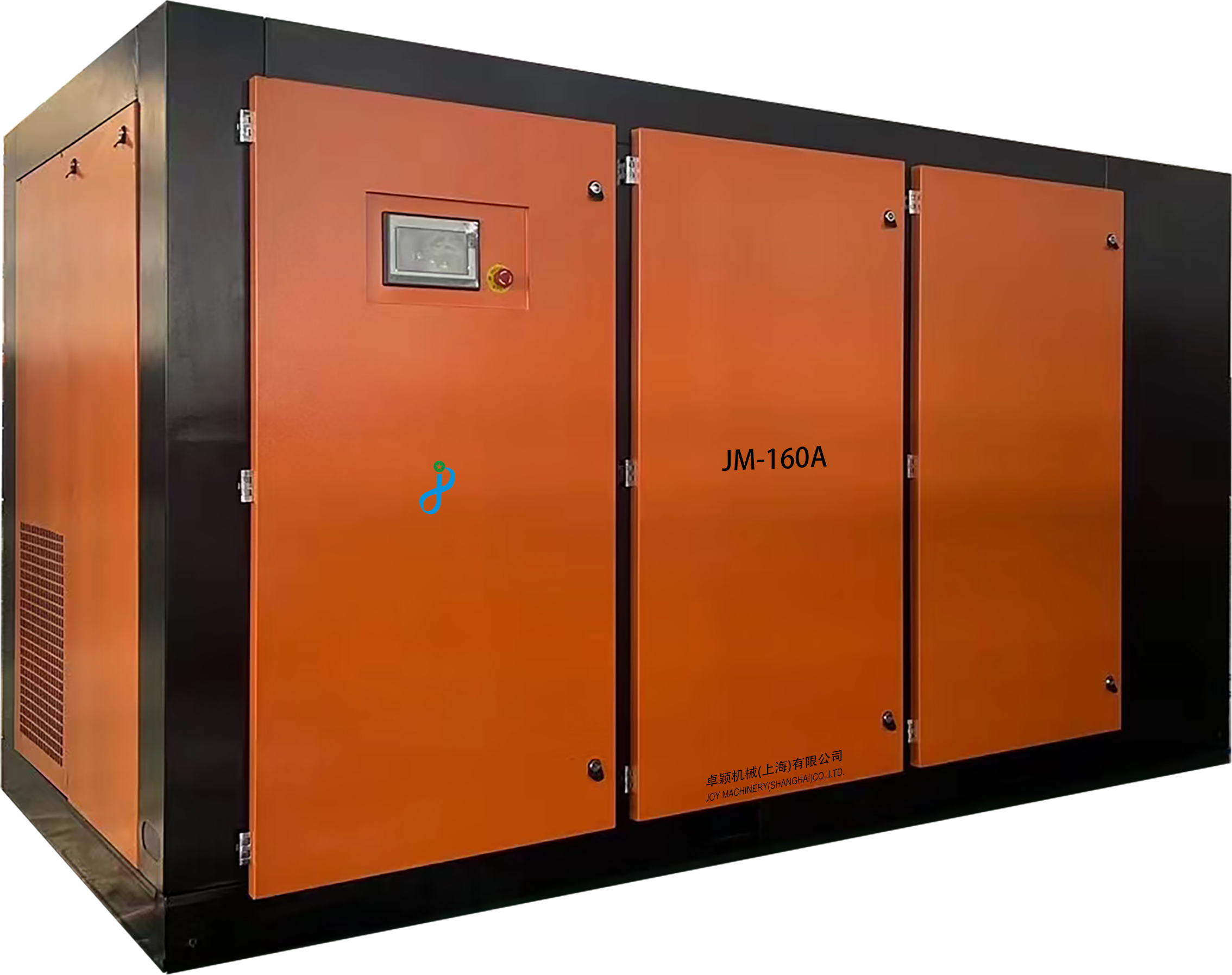

JM-160A | 160 | 0.7 | 28.5 | 82±2 | 2900*1800*2100 | DN100 | 3000 |
0.8 | 28.0 | ||||||
1.0 | 22.5 | ||||||
1.3 | 21.5 | ||||||
JM-185A | 185 | 0.7 | 30.5 | 82±2 | 2900*1800*2100 | DN100 | 3500 |
0.8 | 30.0 | ||||||
1.0 | 27.0 | ||||||
1.3 | 22.5 | ||||||
JM-200A | 200 | 0.7 | / | 82±2 | 3800*2300*2300 | DN125 | 4800 |
0.8 | / | ||||||
1.0 | 29.2 | ||||||
1.3 | 25.5 | ||||||
JM-220A | 220 | 0.7 | 42.0 | 85±2 | 3800*2300*2300 | DN125 | 5000 |
0.8 | 41.5 | ||||||
1.0 | / | ||||||
1.3 | 28.5 | ||||||
JM-250A | 250 | 0.7 | 44.0 | 85±2 | 3800*2300*2200 | DN125 | 5900 |
0.8 | 43.5 | ||||||
1.0 | 41.2 | ||||||
1.3 | 32.0 | ||||||
JM-280A | 280 | 0.7 | / | 85±2 | 3800*2300*2200 | DN125 | 6500 |
0.8 | / | ||||||
1.0 | 43.0 | ||||||
1.3 | 41.0 | ||||||
JM-315A | 315 | 0.7 | / | 86±2 | 3800*2300*2200 | DN125 | 7000 |
0.8 | / | ||||||
1.0 | / | ||||||
1.3 | 42.5 | ||||||
JM-355A | 355 | 0.7 | 62.0 | 86±2 | 4300*2300*2430 | DN150 | 8000 |
0.8 | 61.0 | ||||||
1.0 | / | ||||||
1.3 | / |
