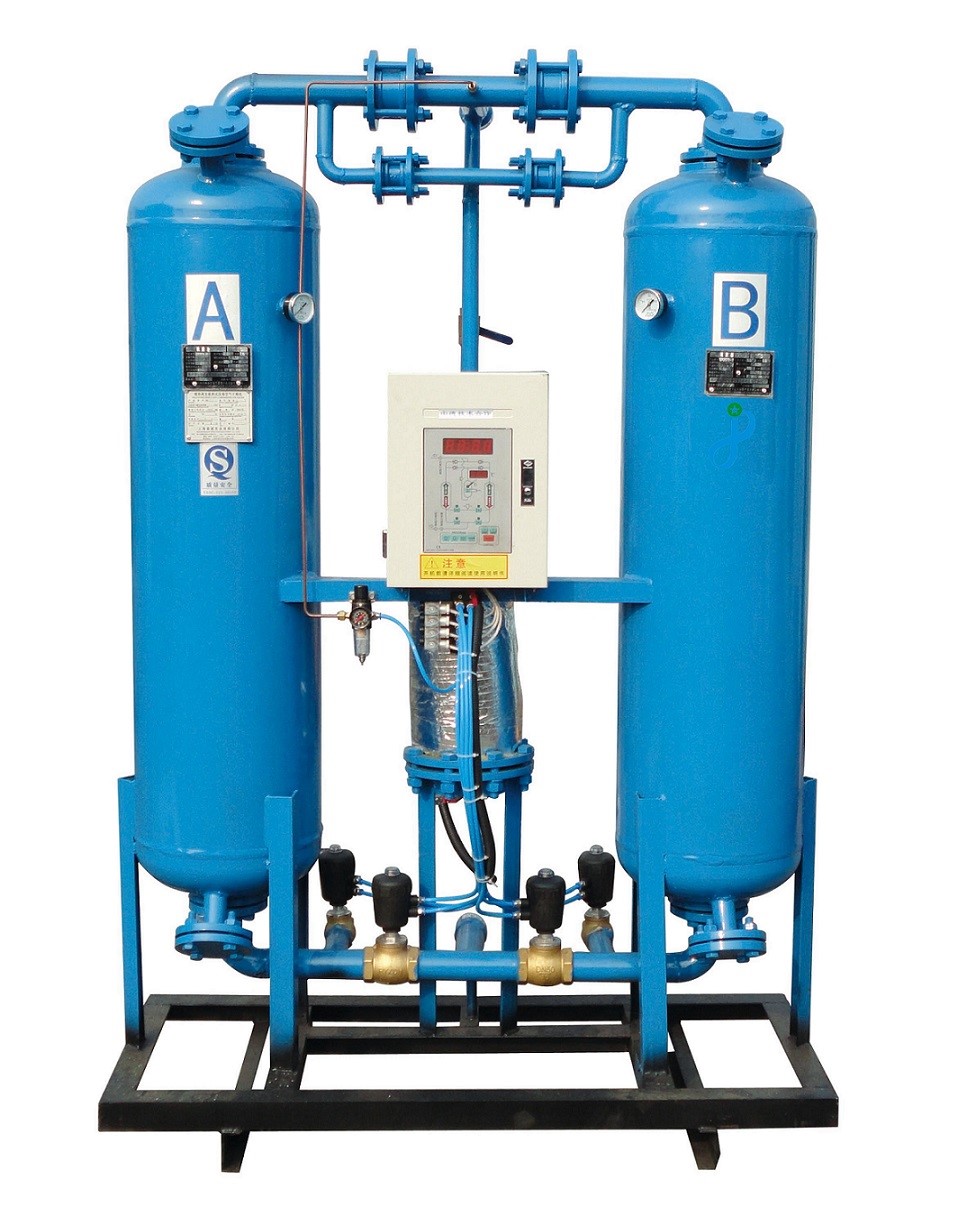

无热再生吸附式冷干机

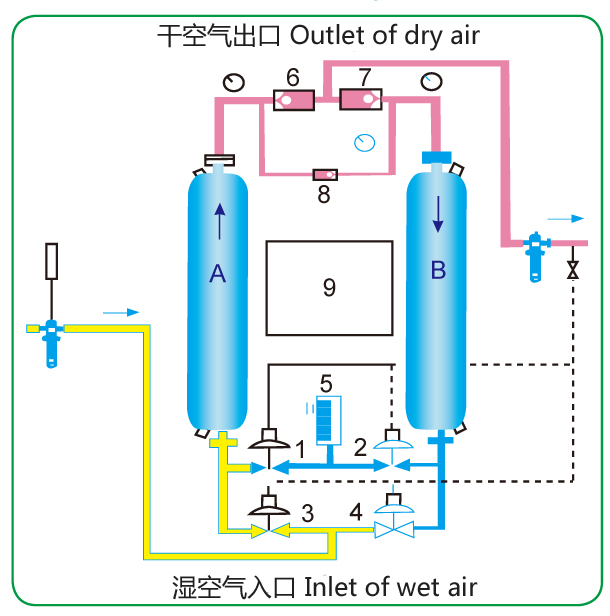

无热再生吸附式冷干机工艺流程图
A、B吸附塔 Absorption tower
1、2、3、4切换阀 Switch valve
5、消声器 Silencer
6、7 止回阀 Check valve
8 节流阀 Throttle
9 程序控制器 Program controller
无热再生吸附式压缩空气干燥机是利用干燥剂材料本身所特有的微孔，根据毛细作用吸附空气中的水分子，同时根据卸压脱附和吸附余热升温来脱去所吸附的水分，设备一般制成双筒形式，在程序控制器的控制下，两筒交替工作，一筒吸附水分，另一筒解吸再生，如此连续循环地工作。
卓颖机械（上海）有限公司
无热再生吸附式冷干机
产品特点
具有稳定一致的出气压力和露点
吸附塔之高度与直径经实验结果精密计算，塔床阻力小，保证了压缩空气与干燥剂5秒的接触时间，满足成品气的露点要求。
30%的干燥剂余量，用于补偿干燥剂的自然老化，确保干燥。
大型扩散器，确保气流均匀通过干燥剂层，消除沟流现象。
再生气量损耗小于14%
卓越的机筒设计，保存100%的吸附热量。储存的热量用于增加再生阶段的再生气温度，提高设备的解吸能力，使得再生更彻底。
干燥和再生采用反向对流方案，湿空气流过干燥的吸附剂时效果最佳。再生气出口含湿量控制在亚饱和状态，使消声器及排气通道无结露之虑。
可根据干燥机的运行负载需求调节再生气用量，确保再生气流连续稳定，再生压力低至临界。
干燥剂使用寿命长
合适的机筒尺寸，使气体通过干燥剂层的流速和时间保持最佳状态，充分发挥干燥剂的性能。
合理的系统配置，在气流进入机筒前，经高效除油处理及时清除气流中含油物与重污染物，避免干燥剂层受污染。
设备采用优质活性氧化铝、强度高、粉尘少、露点稳定、寿命长。
设备采用了新颖高品质气动阀和先进可靠的全电子可编程序控制器，人机界面友好，自动连续显示双塔工况，循环周期现场可编，出厂设定10min。阀门寿命长达50万次动作。
动作准确、性能稳定、操作简便、安装无需基础。
卓颖机械（上海）有限公司
无热再生吸附式冷干机 规格参数表
型号Model | 空气处理量 | 工作压力 | 电源 Voltage | 外形尺寸Dimension (mm) | 出口 | 重量 |
N.m3/min | Mpa | 长*宽*高 | KG | |||
JMAD-1WXA | 1.5 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 750*350*1450 | ZG1” | 100 |
JMAD-2WXA | 2.5 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 750*350*1600 | ZG1” | 110 |
JMAD-3WXA | 3.8 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1050*500*1500 | ZG1” | 210 |
JMAD-6WXA | 6.8 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1050*500*1850 | ZG1 1/2” | 300 |
JMAD-8WXA | 8.5 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1100*550*1850 | ZG2” | 360 |
JMAD-10WXA | 11.5 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1100*550*2000 | ZG2” | 390 |
JMAD-13WXA | 13.5 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1200*500*2100 | ZG2” | 500 |
JMAD-15WXA | 17 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1200*500*2300 | DN65 | 600 |
JMAD-20WXA | 23 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1400*500*2100 | DN65 | 700 |
JMAD-25WXA | 27 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1400*500*2450 | DN80 | 920 |
JMAD-30WXA | 34 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1500*600*2350 | DN80 | 1050 |
JMAD-40WXA | 45 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1700*800*2400 | DN100 | 1200 |
JMAD-50WXA | 55 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1800*900*2600 | DN100 | 1500 |
JMAD-60WXA | 65 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 1900*900*2700 | DN100 | 1700 |
JMAD-80WXA | 87 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 2000*900*2700 | DN125 | 2200 |
JMAD-100WXA | 110 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 2200*1000*2800 | DN150 | 2700 |
JMAD-120WXA | 130 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 2500*1200*2800 | DN150 | 4100 |
JMAD-150WXA | 160 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 2600*1500*2850 | DN200 | 4900 |
JMAD-200WXA | 210 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 2900*1600*2900 | DN200 | 6400 |
JMAD-250WXA | 260 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 3000*1800*3000 | DN250 | 7700 |
JMAD-300WXA | 310 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 3300*2000*3000 | DN250 | 9020 |
JMAD-350WXA | 360 | 0.4-1.0 | 220 V/1 Ph/50 Hz | 3700*2100*3000 | DN300 | 11900 |
JMAD-400WXA | 410 | 0.4-1.0 | 220 v/1 Ph/50 Hz | 4000*2700*3100 | DN300 | 13100 |
