卓颖机械（上海）有限公司

常温风冷型冷干机

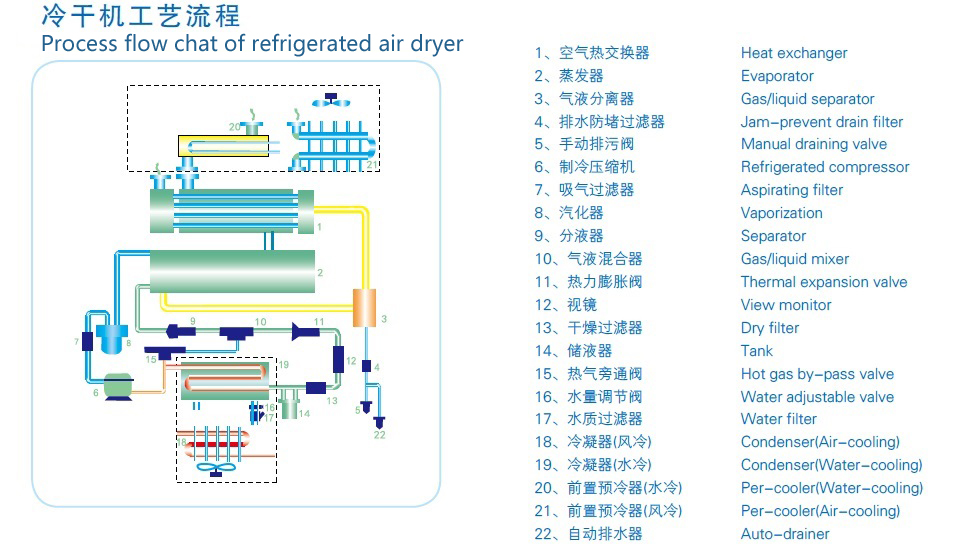

一、流程图

二、工作原理　

      冷冻式干燥机是根据冷冻除湿原理，利用全封闭压缩式制冷系统，对经空压机排出的压缩气体冷却降温，使其中所含的大量饱和水蒸气、油雾凝结液滴，经过经气水分离后由自动排水器排出。较高温度的饱和压缩气体进入冷干机的预冷器，在预冷器中与来自蒸发器的干冷气体进行热交换，降低温度后进入制冷系统的蒸发器，与冷媒蒸汽进行第二次热交换，使本身温度降到接近于冷媒的蒸发温度，在两次降温过程中，压缩气体中的水蒸汽得以凝结成液态水滴并随气流进入气水分离器，分离下来的液态水经自动排水器排出机外，温度较低的干燥压缩气体进入预冷器，与刚进入的湿饱和气体进行热交换，使本身温度得到提高，从而在冷干机排气口得到含水量较低（即露点较低）、相对湿度也很低的干燥压缩气体。冷冻式干燥机由于工作可靠、管理方便、运行费用低廉而成为各行业空压站房净化设备的首选机型。

三、产品特点

       制冷及空气系统，经准确计算，设计参数均留20%以上的余量。

       制冷压缩机采用国际先进的旋转式或涡旋式、活塞式全封闭制冷压缩机及半封闭螺杆式制冷压缩机（30HP以上），运行稳定、噪音低、性能可靠、省电寿命长、能效比高，防护等级为IP54（防尘及防溅）。

       热交换器、风冷凝器选用优质铜管带纯铝鳍片，扰流结构换热效率高、因而体积小，结构紧凑。筒体材料选用不锈钢或碳钢镀锌，可避免对压缩空气的二次污染。

       制冷控制元件均采用知名制冷元件，性能优良，具有热力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，过电流、过负载、冷媒高低压保护等功能。

       气液分离器采用旋风分离与不锈钢丝网捕雾的有机结合，具有气液分离效果彻底，避免水份的二次蒸发，确保冷干机的干燥效果。它比旋风分离器性能好，同时又比过滤式气液分离器使用成本低，具有较高的性能价格比。

       水冷凝器为优质低翅铜管，慢水流、多冲程，换热效率高，长期使用不宜结垢。

       自动排水器按需设置，除水加节能，效果好；浮球式，电子定时可选择。

       外转子冷却风扇，大风量、低噪声，频繁启停长寿命。

       承压部件均按国家GB150-1998《钢制压力容器》和GB151-1999《管壳式换热器》进行制造、试验和验收，并接受《压力容器安全技术监督规程》的监督。

       设备结构设计合理，便于维护保养；

       表面热喷塑，外形美观，不生锈；

       无基础安装，运行平稳无振动，维修率低，无消耗品，运行费用少，连续运行无须专人守候。

卓颖机械（上海）有限公司

常温风冷型冷干机

    冷冻式空气冷干机通过降低压缩空气的温度，迫使水分凝结，这是降低空气的露点。

    特别适用于无水或水资源短缺的地区。

█ 整机性能更稳定

采用外转子风机，风力更加强大，从而提升冷凝和预冷效率，使整机运行更加稳定可靠。

█ 用气环境更优越

热交换器设计独特，热交换效率成倍提高，营造更加优越的用气环境。

█ 效率高、寿命长

核心部件压缩机采用知名品牌，制冷效果更卓越，使用寿命更长久

█ 设计合理，占用场地小

设计新颖，外观美丽，结构紧凑，占用场地小，布局合理，使用维护方便

卓颖机械（上海）有限公司

常温风冷型冷干机   规格表
