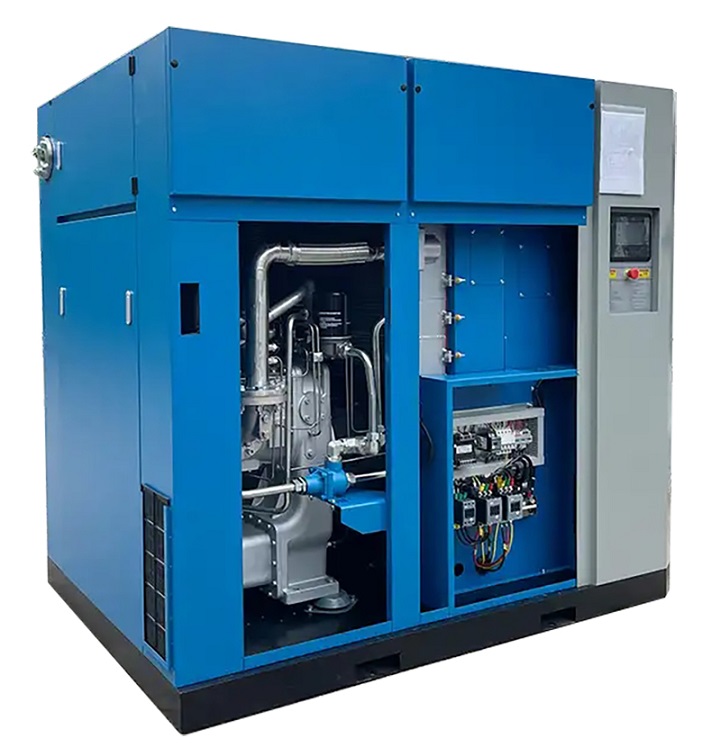

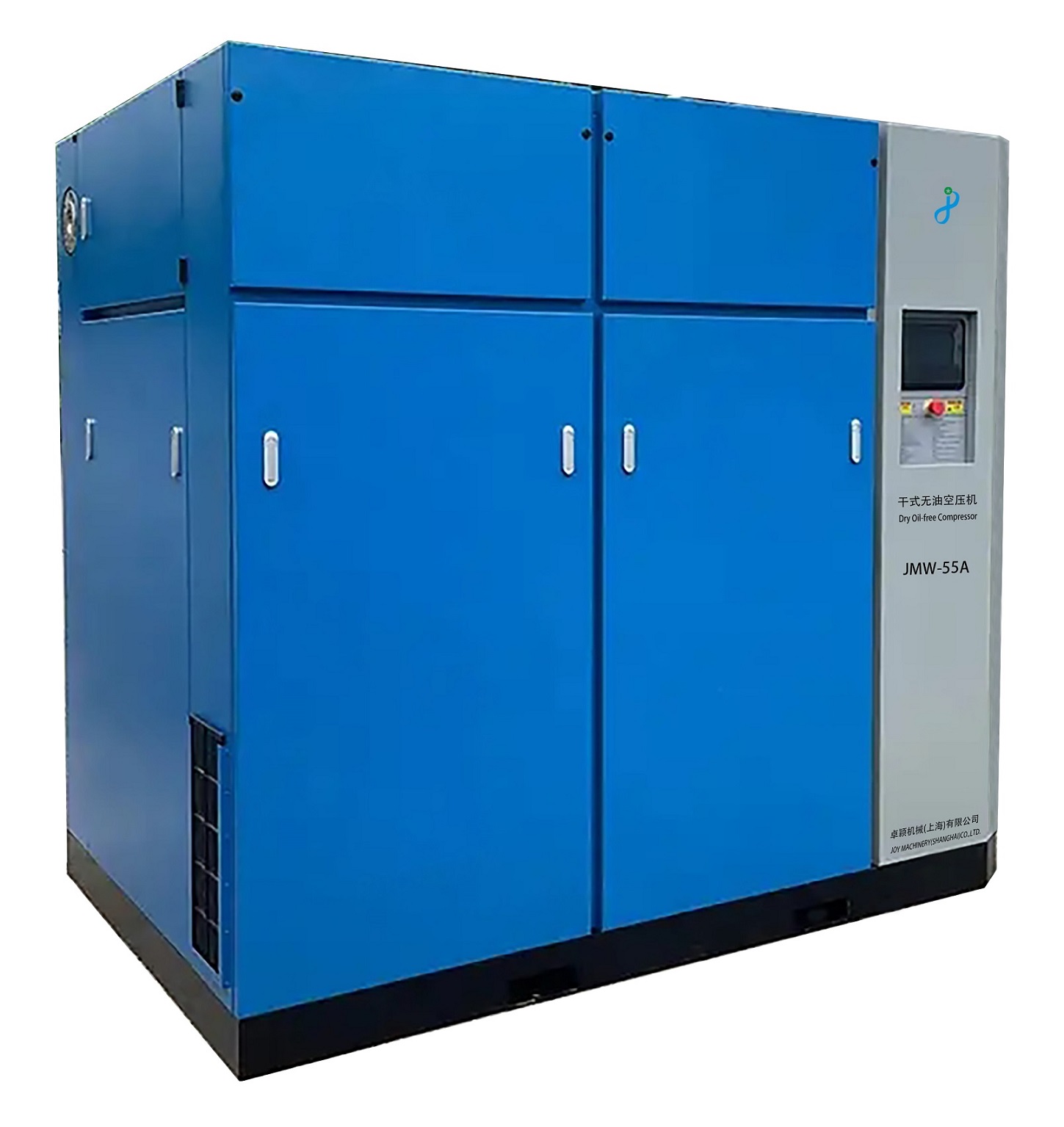

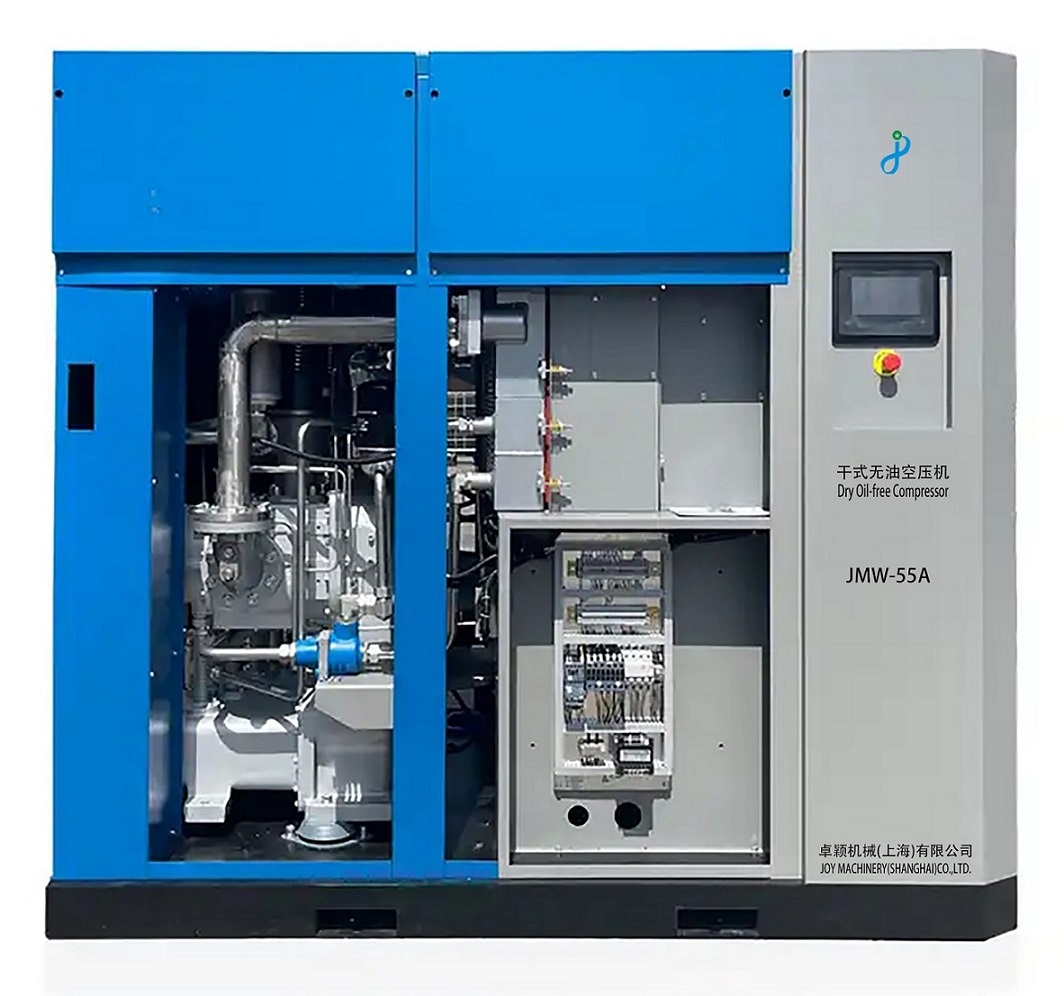

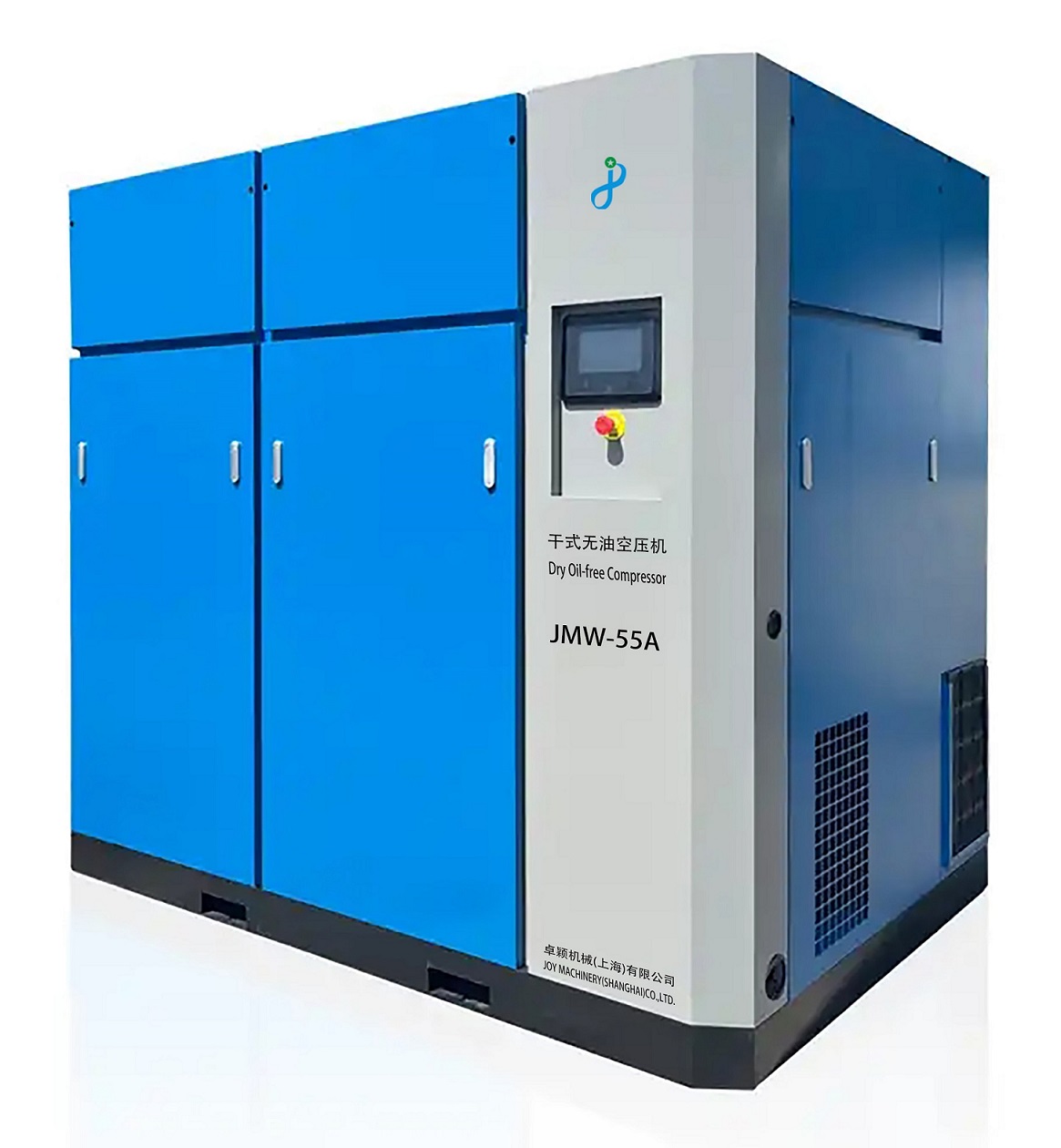

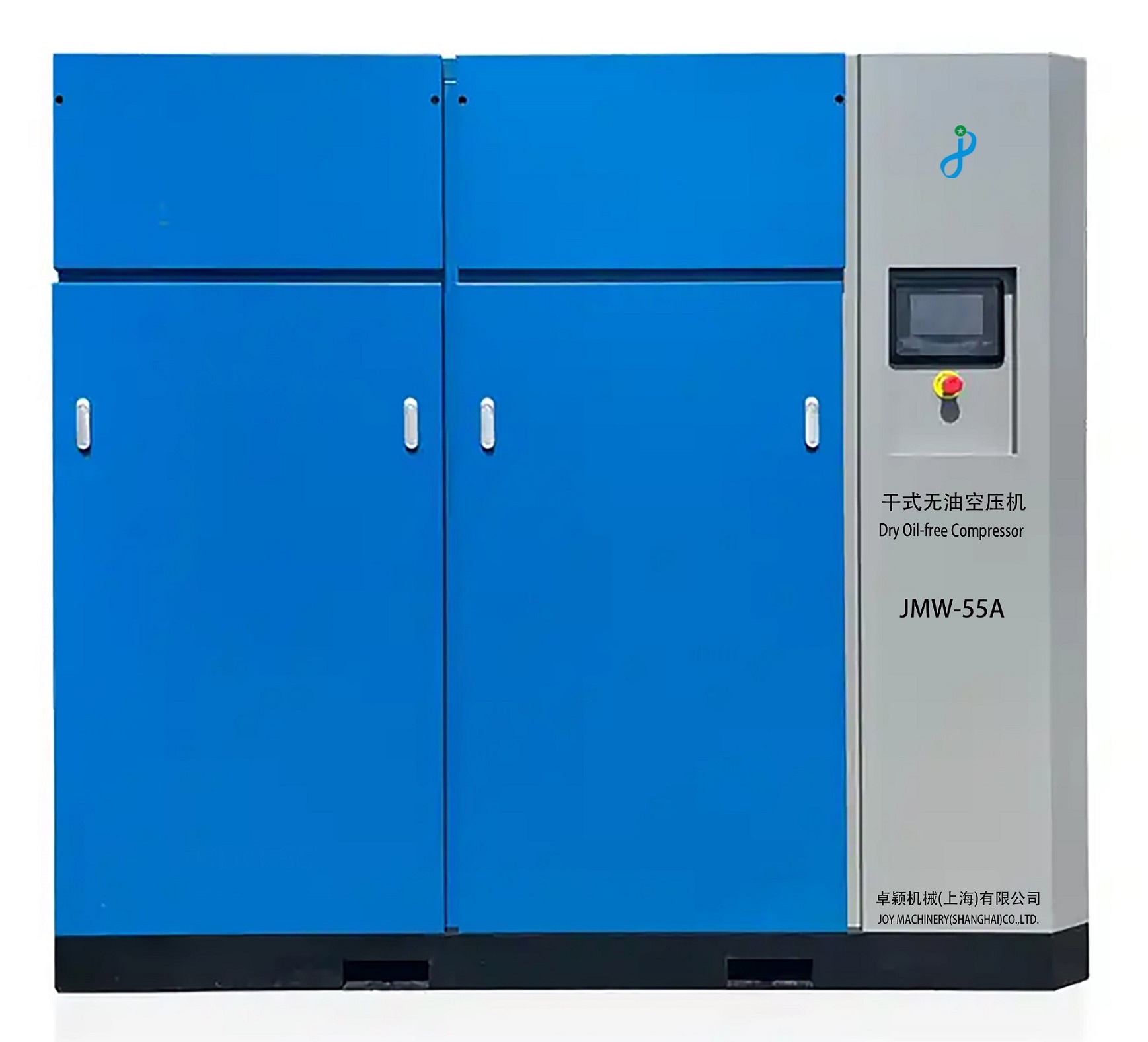

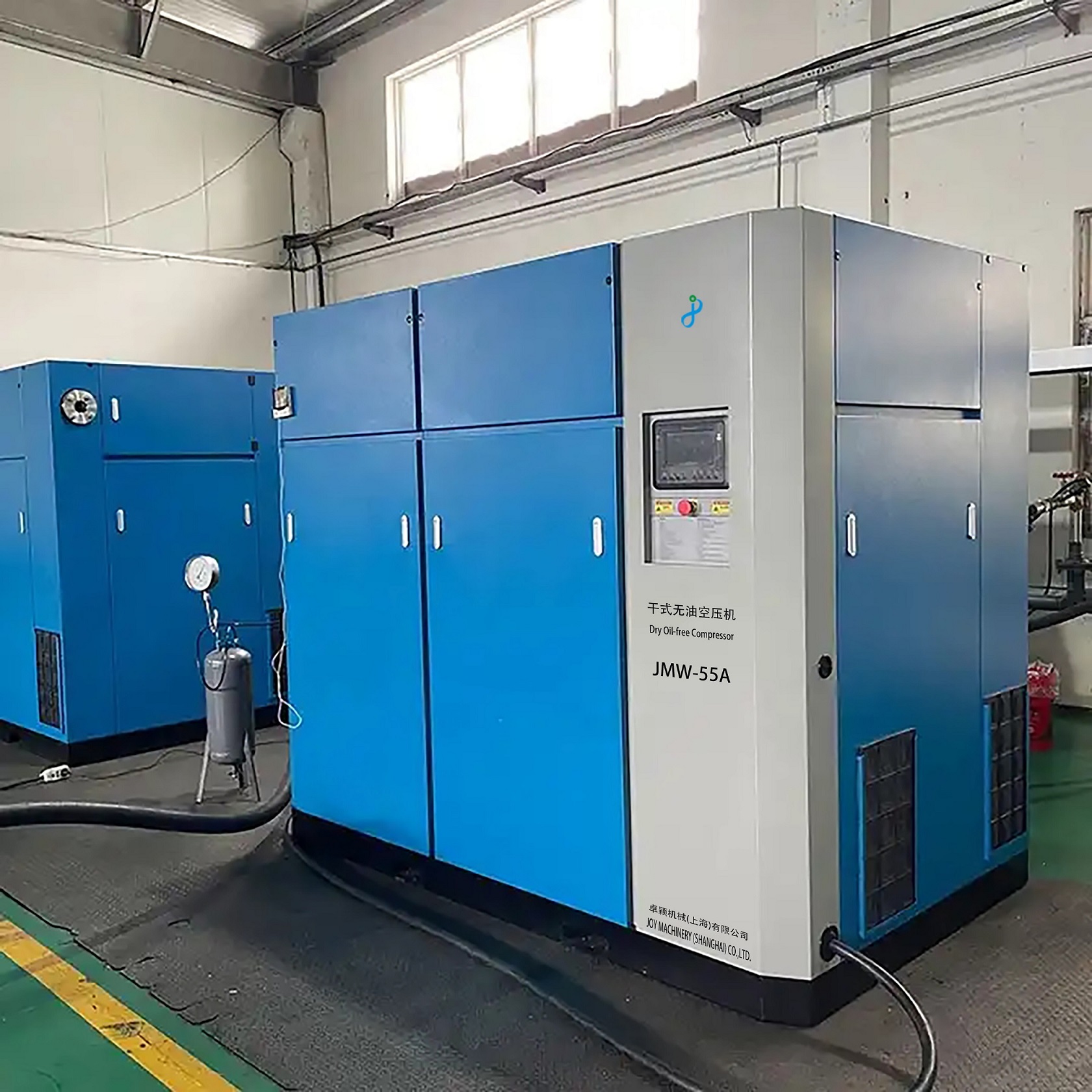

永磁变频干式无油螺杆空压机
01 干式双级主机
█ 空气压缩腔与油腔分离,空气侧采用不锈钢弹簧负载式金属圈的无磨损密封系统,润滑油侧为带铜质迷宫密封的无磨损密封系统,两者不接触;
█ 二级转子采用不锈钢材质,耐腐蚀性强;
█ 主机的转子和压缩腔内壁涂了坚固的超级涂层,防止腐蚀和涂层脱落,使得主机寿命更长;
█ 主机的第一级机壳上直接采用风冷却,第二级主机的机壳采用过滤后的润滑油冷却,避免水垢的产生,运行可靠。
02 空压机专用电机
█ 空压机专用电机,进口轴承,防护等级IP54,绝缘等级F,适用大灰尘,高温等恶劣环境;
█ IE3高能效电机,用电更少,节约成本;
█ 电机大余量设计,启动转矩大,满足多种工况使用。
03 联轴器
█ 扭向弹性联轴器,有失效保护功能,能有效地阻尼和减少运行过程中所产生的振动和冲击;
█ 弹性体仅受压力,能承受更大的负荷,弹性体的鼓形齿能避免应力集中。
04 智能控制
█ 智能控制系统,拥有良好的人机交流界面;
█ 专用程序,具有多路压力传感器和温度传感器,自动检测机器运行状态,无需专人看管;
█ 急停;
█ 可配置物联网,手机即可查看机组运行状态;
05 静音离心风机系统
█ 采用离心风机和冷却器,冷却效果好;
█ 相比轴流风机,离心风机的风压更高,噪音更低,更节能;
█ 因风压大,冷却器和过滤网不容易堵塞。
06 三滤
█ 空滤:过滤面积大,进气压力损失低,能效高;
█ 油滤:大余量设计,过滤精度高,耐用性好;
█ 油分芯:过滤精度高。
07 阀件
█ 进气阀:选用液压常闭蝶阀,控制可靠;
█ 温控阀:机组配置温控阀,以确保在低温环境下启动机组更方便,运行更平稳。
过程及原理
压缩机壳体内有一对经过精密加工的阴阳转子(阴阳转子不接触);
电机通过传动装置驱动阳转子,再由阳转子另一端的同步齿轮带动阴转子同步齿轮,使阴转子转动起来,从而使进入压缩腔的空气在齿槽间被压缩,压缩空气也同时由一端驱动到另一端。
压缩机的齿轮与轴承由专用润滑油进行润滑。主机内的油封防止轴承腔内的润滑油进入压缩腔内,保证了输出的空气绝对无油,而气封则防止压缩腔内的空气向外泄露。
空压机是一种常见的动力设备,简单来讲,就是压缩空气产生势能的设备,因此应用范围相当广泛,常见的主要有以下行业: | |
矿山 | 通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机 |
工厂维护 | 喷气清洁、驱动工具(汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手)、喷砂、喷涂金属、喷漆、喷水系统 |
钣金 | 搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏 |
锻造 | 吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器 |
铸造车间 | 铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯 |
采石厂 | 起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵 |
橡胶厂 | 清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂 |
纺织厂 | 搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液 |
化纤行业 | 仪表用气,吸丝枪用气和印染动力源等。 |
水泥制造 | 贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制 |
化工厂 | 通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体 |
火电厂 | 仪器仪表、脱硫脱硝、吹气清洁管道、布袋除尘、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制,辅机设备控制,燃煤的输送、工业水处理的配套等 |
水电厂 | 发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网 |
饮料厂 | 洗瓶机、罐装机、酒桶内部喷涂、食品工业用气 |
食品工业 (一般应用) | 搅拌液体、发酵箱用气(氧)、带喷嘴的清洗设备、带喷嘴的清洗容器、物料输送、物料填充、发酵、食品脱水、过滤 |
玻璃厂 | 吹瓶和玻璃器皿、吹灯管和电子管、燃烧气、玻璃液助燃、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板,油枪内余料吹扫,枪体冷却降温,布袋除尘和滤筒反吹。 |
钢铁厂 | 搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气 |
木材、家具加工 | 喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置 |
炼油厂 | 燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆 |
造纸厂 | 气清洁设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥 |
制药行业 | 搅拌液体、抗生素发酵用气(氧)、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥、汽化和仪表用气 |
制塑 | 喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作 |
印刷厂 | 搅拌溶液、纸张打包、起吊 |
注塑行业 | 气体辅助注塑成型 |
冶金行业 | 金属的冶炼、烧结、冷轧、热轧、线材板材的打捆包装、连铸连轧的生产线等等。 |
3D打印 | 基室余热,颗粒、粉末吹扫 |
军事 | 炸药的包装、鱼雷的自动控制装置、舰艇的自动化设备,设备吹扫、仪表用气、动力执行等操作。 |
烟草行业 | 注丝机、香烟卷、接和包装等动力执行设备上,同时还用与仪表、设备清扫。 |
医用氧舱 | 空气加压舱和纯氧加压舱的供排气(氧)系统 |
汽车制造 | 喷洗机器、驱动装配工具、起吊葫芦、气动控制、轮胎充气、锻造车间、铸造车间、钣金车间 |
飞机制造 | 喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆 |
航天行业 | 火箭高压氮气吹扫,无油高压舱段吹扫。航天工业,因气动装置除能承受辐照,高温外还能承受大的加速速度,所以在近代的飞机、火箭、导弹的控制中得到普及应用。 |
卓颖机械(上海)有限公司
永磁变频干式无油螺杆空压机参数表
型号Model | 空气处理量 | 排气压力 | 电机功率 Power | 噪音 | 外形尺寸 | 出口 | 重量 | |
N.m3/min | Mpa | KW | HP | DB | 长*宽*高 | KG | ||
JMWD-45APM JMWD-45WPM | 4.40~7.60 | 0.7 | 45 | 60 | 69±2 | 2200*1400*2000(A) 2300*1500*1720(W) | DN50 | 2650 2700 |
4.40~7.60 | 0.8 | |||||||
3.90~6.90 | 1.0 | |||||||
JMWD-55APM JMWD-55WPM | 5.60~9.60 | 0.7 | 55 | 75 | 69±2 | 2200*1400*2000(A) 2300*1500*1720(W) | DN50 | 2850 2900 |
5.10~8.90 | 0.8 | |||||||
4.50~7.90 | 1.0 | |||||||
JMWD-75APM JMWD-75WPM | 7.30~12.50 | 0.7 | 75 | 100 | 70±2 | 2200*1400*2000(A) 2300*1500*1720(W) | DN50 | 2950 2900 |
7.30~12.50 | 0.8 | |||||||
6.50~11.20 | 1.0 | |||||||
JMWD-90APM JMWD-90WPM | 9.40~16.00 | 0.7 | 90 | 120 | 71±2 | 2200*1400*2000(A) 2300*1500*1720(W) | DN50 | 3000 2950 |
8.50~14.50 | 0.8 | |||||||
7.50~12.90 | 1.0 | |||||||
JMWD-110APM JMWD-110WPM | 11.50~19.50 | 0.7 | 110 | 150 | 71±2 | 3000*1990*2180(A) 2700*1800*1830(W) | DN65 | 3500 3550 |
11.50~19.50 | 0.8 | |||||||
9.50~16.20 | 1.0 | |||||||
JMWD-132APM JMWD-132WPM | 13.60~23.00 | 0.7 | 132 | 180 | 73±2 | 3000*1990*2180(A) 2700*1800*1830(W) | DN65 | 3550 3600 |
13.60~23.00 | 0.8 | |||||||
11.80~20.00 | 1.0 | |||||||
JMWD-160APM JMWD-160WPM | 15.40~26.00 | 0.7 | 160 | 215 | 73±2 | 3000*1990*2180(A) | DN65 | 3650 3700 |
15.40~26.00 | 0.8 | |||||||
13.90~23.50 | 1.0 | |||||||
JMWD-185APM JMWD-185WPM | 17.80~30.00 | 0.7 | 185 | 250 | 74±2 | 3000*1990*2180(A) 2700*1800*1830(W) | DN65 | 4100 4200 |
17.80~30.00 | 0.8 | |||||||
15.40~26.00 | 1.0 | |||||||
JMWD-200APM JMWD-220WPM | 20.00~33.60 | 0.7 | 200 | 270 | 74±2 | 3100*2100*2065(W) | DN100 | 4500 |
20.00~33.60 | 0.8 | |||||||
17.30~29.20 | 1.0 | |||||||
JMWD-250APM JMWD-250WPM | 27.40~46.00 | 0.7 | 250 | 350 | 74±2 | 3100*2100*2065(W) | DN100 | 5200 |
27.40~42.00 | 0.8 | |||||||
22.40~37.60 | 1.0 |
注:
1、在型号JMWD-**A, 后缀“A”代表风冷,后缀“W”代表水冷;
2、特殊电压可协商定制。
